多组式桥梁伸缩缝

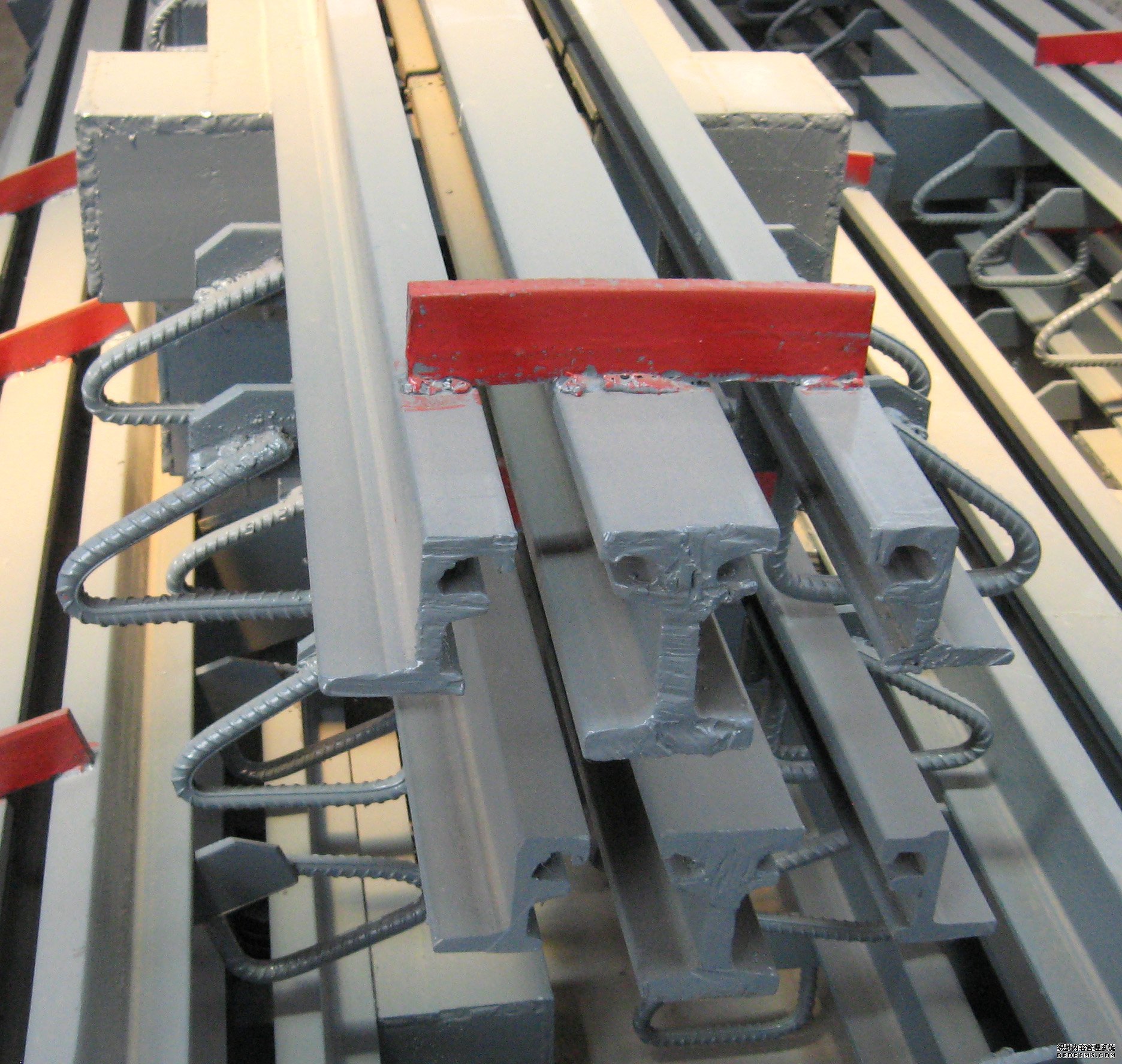

多组式桥梁伸缩缝由边梁、中梁、支承横梁、位移控制箱、承压支座、压紧支座、锚固构件和密封橡胶带组成,每组位移均为0-80mm,根据桥梁实际位移量要求确定组数,目前最大位移量可达1200mm.

多组式伸缩缝主要形式有：XF型斜向支承式伸缩装置、SSFB型直向支承式伸缩装置.

多组式伸缩缝产品特点
1.坚固可靠
多组式伸缩缝的边梁及中梁采用16Mn钢轧制而成,能承受大流量、大吨位车辆的垂直荷载与水平冲击.其锚固构件同梁体、桥台的预埋钢筋焊接牢固,能将车辆荷载可靠地传递至墩台,结构合理、坚固耐用,适用于设计荷载汽—超20,挂—120之桥梁.
2.伸缩灵敏
多组式伸缩缝的位移控制系统由橡胶弹簧、四氟承压支座等弹性元件或斜向支承构件组成,各组位移均匀,伸缩摩阻力小.
3.桥面平顺、行车舒适
多组式伸缩缝既能保证梁体的自由伸缩位移,又能使桥面接缝形成一个平顺整体,行车平稳舒适.
4.止水防蚀
嵌装于每组钢梁沟槽内的氯丁橡胶密封条.按桥宽整条加工,具良好的弹性变形与防水防尘功能；能有效保护伸缩装置内部构件及梁底支座免受浸蚀.
5.移位量大,选择便利
多组式伸缩缝位移量按模数设计制造,由80至1200mm.桥梁设计建设部门可根据桥梁上部构造实际伸缩量自由选定.

单缝伸缩缝与多缝伸缩缝的比较
单缝伸缩缝：1.收缩时压缩力为1.0KN/m；2.伸缩缝工作范围内纵向剪切力为2.0KN/m.
多缝伸缩缝：1.收缩时压缩力1.0KN/m；2.伸张时拉伸力4.0KN/m；3.伸缩缝工作范围内纵向剪切力为3.0KN/m .
